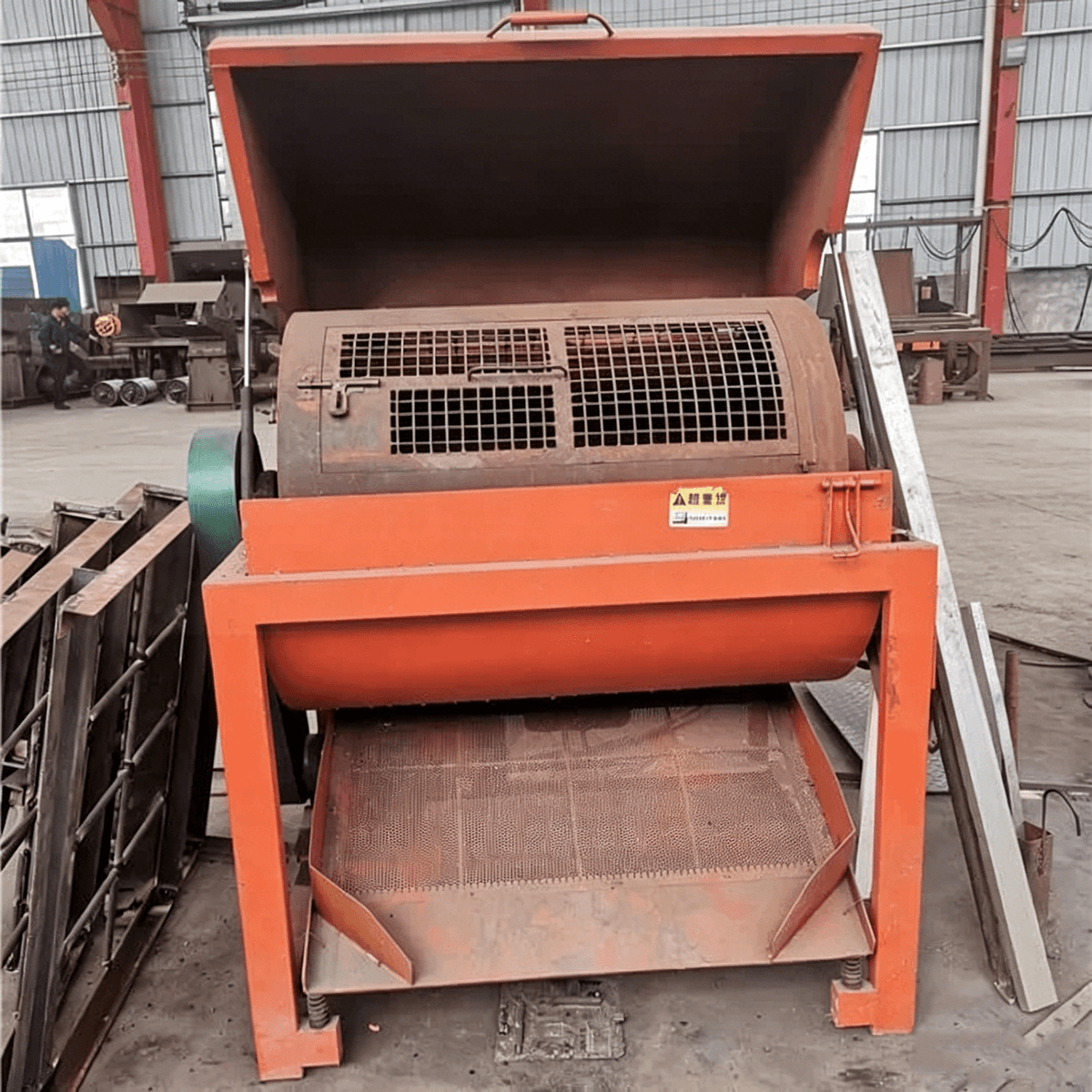

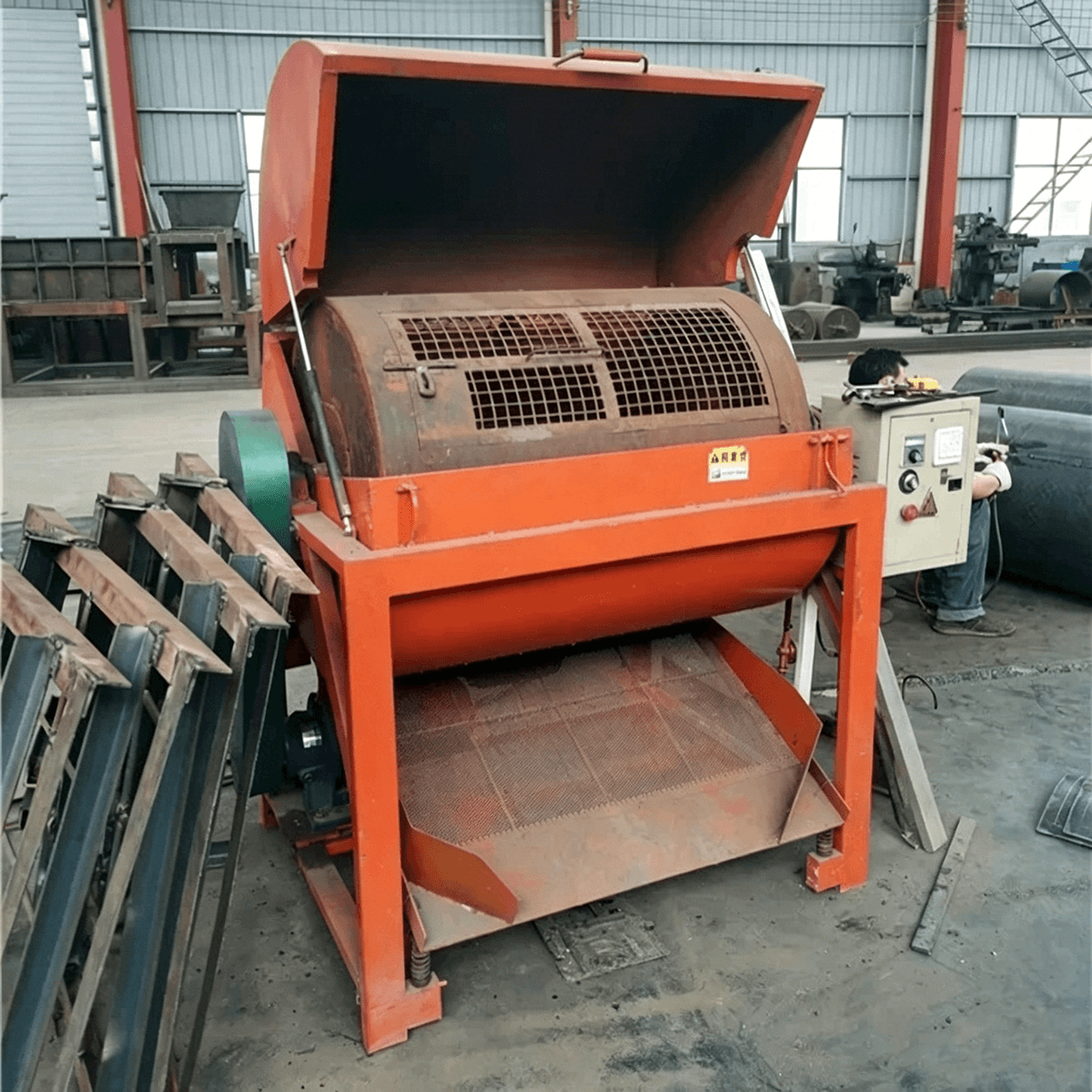

电路板拆解机

【电机功率】:0.75kw+3kw+3kw

【生产能力】:200-500Kg/H

【出料粒度】:实现电子原件、锡的分选

【配套设备】:除尘设备、输送带、烟气处理设备、磁选设备等

【适用物料】:用于各种废旧电器电路板的拆解

【电路板拆解机价格】:3000-5000

联系电话(同微信):13592521219

获取报价

01. 设备介绍

电路板拆解机,也叫电路板分解机、电路板烧板机等。由于电路板是电子电器产品的主体,也是废弃电子电器产品回收处理的核心对象,电路板分解回收数量大、资源再次利用价值高,通过电路板拆解机的拆解,可以将电路板上多种元器件直接进行脱锡收集,以便进行下一步处理。

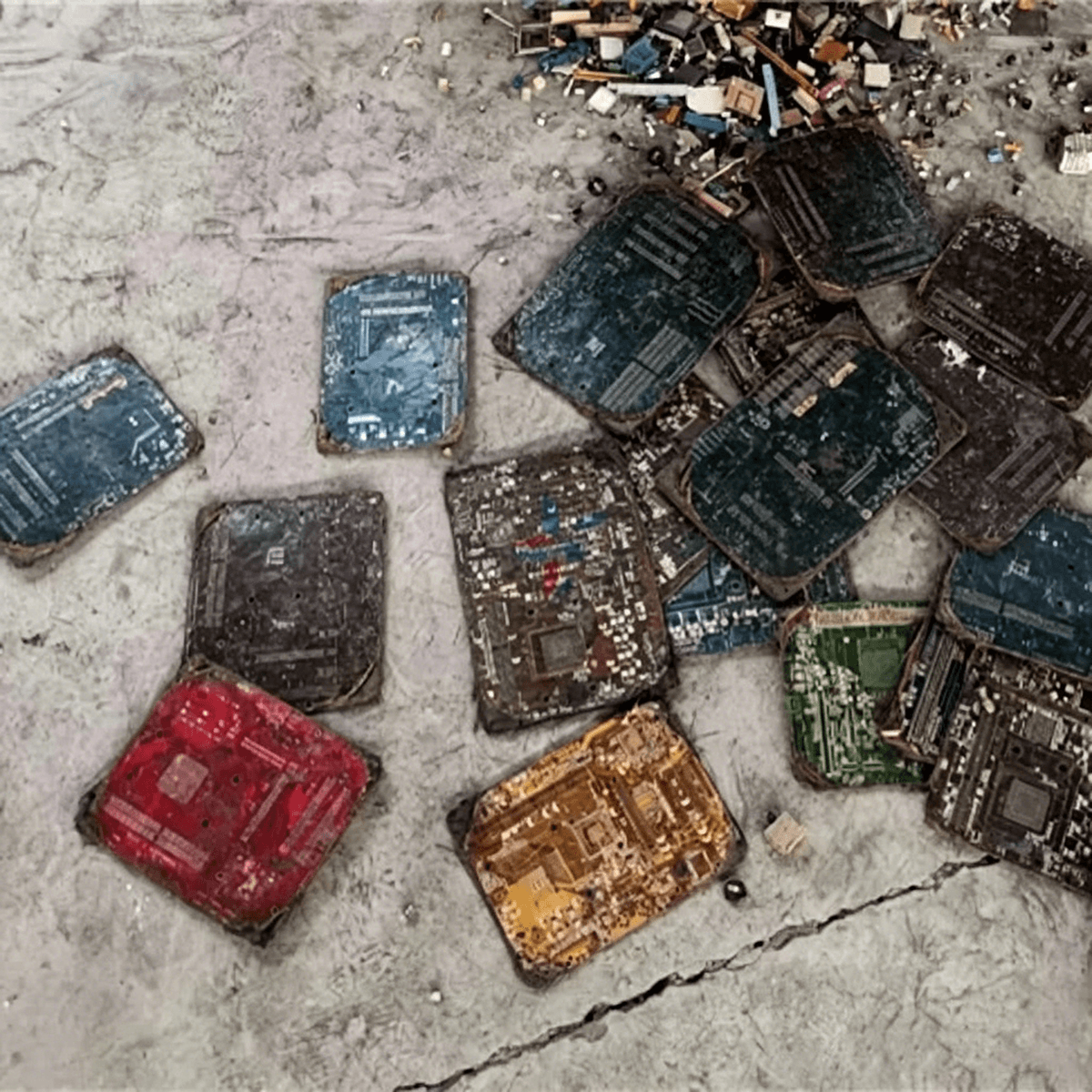

电路板拆解机,是用来将电子元件从废电路板上拆解下来的设备,因为不同的元器件含有不同的金属,部分元件含有金、银、钯等贵金属;一些元器件例如散热器等元件可以直接分选和出售;拆解后的母板可以获取里面的铜材料,大大提高了贵金属的再利用率。

02. 工作原理

废旧电路板中包含大量继电器,变压器、二极管、电容等电子元器件,电路板拆解机通过机体内部加热,达到热熔脱锡的目的,把废电路板的电子元件和焊锡从电路板上各自脱离分开。
电路板拆解机工作流程图


1.电路板投料进入电路板分解机之后,首先通过进料口进入带筛孔的滚筒内;
2.通过电加热装置,将滚筒内部整体温度加热至150℃左右,使电路板上的锡松动融化;
3.通过滚筒的转动和转筒内物料的摩擦震动,使电路板上的焊锡、电子元件和电路板分离开;
4.分离后的焊锡和电子元件通过滚筒下滑至分选筛,通过不同孔径的筛板,分选筛分选出电子元件和焊锡。
5.脱锡后的电路板再通过输送机进入电路板粉碎机中进行破碎。

经过热解脱锡过程中收集的锡作为产品进行出售,作业过程中产生的废气、粉尘,经喷淋+活性炭吸附处理后由16米高排气筒排放处理。

03. 设备优势

电路板拆解设备(烧板机)实现了自动入料、自动拆卸、自动出料的功能,经过设备拆解后的电路板电子元件损坏率低,可进行回收利用。
1、
电路板拆解机作业过程中脱锡和拆件一次性完成;
2、设备操作简单,安全可靠;
3、电子元器件的损坏小,贵金属流失少;
4、作业温度由加热系统自动控制,无需人工干预;
5、
电路板拆解机作业产量大,每小时可达400-500公斤;
6、设备配备除尘设备、除烟设备,降低对环境的污染;

04. 设备价格型号

型号规格 设备功率
(Kw)
整机重量
(Kg)
生产能力
(Kg/H)
外形尺寸
(m)
CJJ-200 0.75+1.1+3 350+100 200 1.67*0.97*1.4
CJJ-300 0.75+2.2+3 500+200 300 1.85*1.2*1.52
CJJ-500 0.75+3+3 800+300 500 2.1*1.27*1.74
