冬夏实测：同一批断桥铝料，废铝破碎机产量差异有多大？原因解析

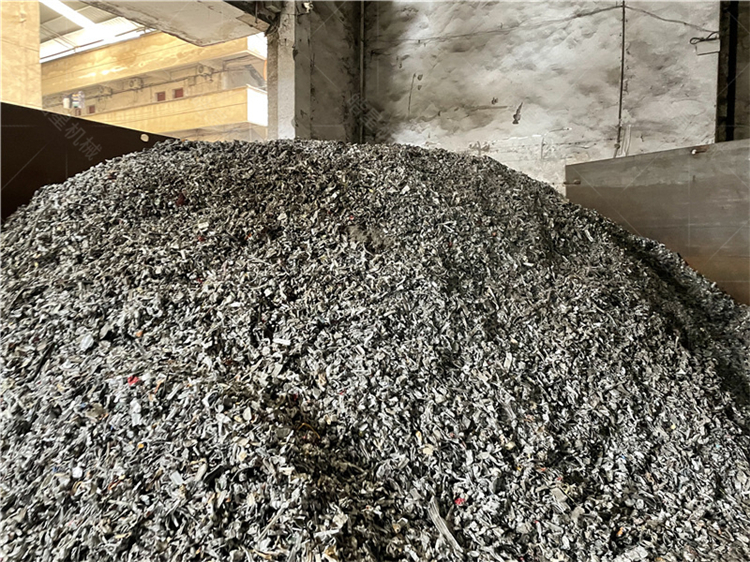

断桥铝型材因含有塑料隔热条，破碎难度高于纯铝。实际生产中，不少操作工发现：同一批原料，夏季破碎机产量明显低于冬季。为验证差距，我们用同一台废铝破碎机、同一批断桥铝料，分别在夏冬两季进行了实测。

1. 实测数据对比
测试条件：进料量、筛网孔径、电机转速均保持一致，环境温度夏季为34℃（料温约32℃），冬季为-5℃（料温约0℃）。结果显示：冬季平均小时产量为3.8吨，夏季仅为2.5吨，夏季产量比冬季低约34%。同时夏季破碎机出现过3次筛网堵塞，而冬季全程未堵塞。两者差距显著。

2. 产量差异的三大原因
① 隔热条变软变粘：断桥铝中的PA66尼龙隔热条在高温下变得柔软且表面发粘，经破碎锤击后易粘连成团，堵塞筛网孔眼，使合格料无法迅速排出，导致腔内积料、产量下降。② 铝材韧性增加：铝在高温下延展性提高，受力后更易变形而非脆性断裂，导致单次破碎效率降低，需反复打击才能过筛。③ 物料流动性变差：夏季软化的断桥铝碎块相互摩擦阻力增大，在破碎腔内滞留时间长，降低了单位时间的处理量。

3. 针对性改进建议
针对夏季产量偏低的问题，可采取三项措施：一是在破碎机进料口加装强制送风或微量水冷装置，降低料温；二是减小单次进料量，避免腔内物料长时间挤压发热；三是选用防粘连涂层的筛网，并缩短清理间隔。冬季则无需特殊处理，但需注意低温下物料脆性大，可适当提高进料速度以充分释放产能。

冬夏温差造成的产量差异客观存在，实测相差约三分之一。认清原因后，通过工艺调整和辅助冷却，可明显缩小这一差距，让废铝破碎机在不同季节都能稳定高效运行。更多废铝破碎机信息可咨询皓星机械了解。
